灯具上的DMX512协议及诠释
- 宣布时间：： 2021-12-28
- 所属分类：： 行业知识
- 浏览次数：：
DMX512协议
1.协议简介
DMX是Digital MultipleX的缩写，意为多路数字传输。DMX512 控制协议是美国舞台灯光协会(USITT)于1990年宣布的灯光控制器与灯具装备举行数据传输的工业标准 ，全称是 USITT DMX512(1990) ，包括电气特征、、 数据协议、、 数据名堂等方面的内容。
2.电气特征和物理层
2.1.电气特征
DMX512接纳EIA-485标准。
发送端：：逻辑“1”以两线间压差+(2～6)V体现；
逻辑“0”以两线间压差为-(2～6)V体现；
吸收端：：A比B高200mv以上即以为是逻辑“1”；
A比B低200mv以上即以为是逻辑“0”。
2.2.拓扑结构

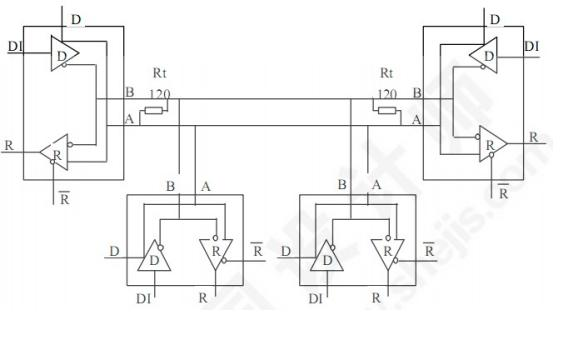

如图1所示为EIA-485电路拓扑结构，一条EIA-485数据链路包括一个差分线驱动装备(D)和多个差分吸收终端(R)。
图1基于485的 DMX512拓扑结构
2.3.DMX512 端口及数据链路
由于是接纳485差分信号传输，因此DMX512端口一般接纳3针或5针接口，相对应的导线则为1对或2对双绞线，导线同时应接纳箔片或编织筛包裹。XLR针口分配如下表1所示，其中辅助数据链路可以不必。
作用 | 标准中针的界说 | DMX512功效 |
公共地 | 1 | 屏障地 |
主要数据链路 | 2(黑) | 数据1- |
3(白) | 数据1+ | |
辅助数据链路 | 4(绿) | 数据2- |
5(红) | 数据2+ |
表1 DMX512端口信号分配
基于EIA-485传输距离理论上可以抵达1200m，建议控制在800m以内，若要加长传输距离，则需思量中继器。DMX512数据链路的终接方式应消除信号环路和信号反射，否则可能导致准确设计的系统泛起误操作。接纳结终端电阻的方式可以消除信号反射，DMX512标准要求，终端电阻应放置在数据+和数据-信号针之间，阻抗规模120Ω+5%~120Ω-10%。
DMX512协议是一种基于主从式的协议，能够顺应一对多的灯光控制系统。该协议虽然能把差别厂家产品毗连起来并实验控制，但由于只能单向传输，控制台与被控装备之间无法实现真正的信息交互，被控装备只能被动地吸收控制台的控制信息，被控装备自身的状态信息不可反馈到控制台。该协议要求控制台必需提前为被控制装备分配好地点，以便被控制装备能够准确无误地吸收控制指令。但由于信息帧结构中没有传输地点，因此若是某一帧信号由于滋扰等原因导致在传输中泛起过失，那么此帧后面的所有信息均将泛起误传，同时信息蜕化伍，灯具不可回馈蜕化信息，这是限制基于DMX512协议的装备生长的主要原因。
